Станок многопильный рамный «Авангард-РМ-50-М2-П»
Это станок для распиловки двухкантного бруса высотой до 240 мм и шириной до 450 мм или необрезных досок, собранных в пакет, на обрезной пиломатериал. Станок состоит из пильной головки и рольгангов: подающего и приемного.
Пильная головка включает в себя механизм подачи распиливаемого сырья и подвижную рамку, оснащенную короткими гаттерными пилами со стеллитированными зубьями. Максимальное количество пил в рамке – 19, что обеспечивает получение минимальной толщины доски – 16 мм.

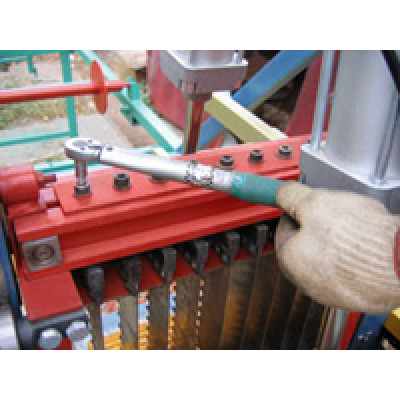

Позиционирование пил производится с помощью специальных разделительных планок (разлучек), конфигурация которых определяется заказчиком. Распиловка производится при вертикальном возвратно-поступательном перемещении рамки с пилами и горизонтальной подаче распиливаемого материала.
Производительность станка определяется размером сечения распиливаемого сырья и скоростью его продольного перемещения, которая плавно регулируется в зависимости от нагрузки и составляет в среднем 1 м в минуту.
Пильная головка многопила «Авангард-РМ-50-М2-П» смонтирована на собственной фундаментной плите, поэтому для его установки требуется ровная площадка с твердым покрытием. В противном случае следует осуществить легкую бетонную подливку. Конструкция станка предусматривает подключение аспирационных установок.
В базовую комплектацию оборудования входят:
- 1. Пильная головка.
- 2. Рольганги.
- 3. Комплект пил – 20 шт.
В случае необходимости можно приобрести дополнительное оборудование к рамным многопилам.
Многопильный станок «Авангард-РМ-50-М2-П» может быть адаптирован для получения тарной дощечки толщиной от 6 мм и шириной до 120 мм. Для этого станок оснащается двумя дополнительными опциями: а). тарной кассетой, устанавливаемой в стандартную рамку станка; б). дополнительными роликовыми прижимами, устанавливаемыми на приемный и подающий рольганги, что позволяет производить распиловку короткомерного материала длиной от 1 метра. В тарной кассете расстояние между пилами задается не разлучками, как в стандартной рамке, а шайбами нужных размеров.
Сравнительные харктеристики | ||||||
---|---|---|---|---|---|---|
Параметр | РМ-50-М2-П | РМ-50-М2-К | РМ-50-М2-К2 | РМ-50-М2-ТП | РМ-50 М3 | РМ-50 М3-К |
Тип распиливаемого сырья | Брус | Кругляк 300 мм, брус | кругляк 420 мм, брус | Брус | Брус | Кругляк 320 мм, брус |
Максимальные размеры сечения бруса, мм | ||||||
- ширина, мм | 450 | 450 | 450 | 450 | 450 | 450 |
- высота, мм |
240 (120 - при использо- вании тарной кассеты) |
240 | 240 |
240 (160 - для тв. пород, 120 - при использо- вании тарной кассеты) |
240 | 240 |
Длина исходного сырья, м | от 1 (с доп. прижимом) до 6,2 | от 3 до 6,2 | от 3 до 6,2 | от 1 (с доп. прижимом) до 6,2 | от 1 до 6,2 | кругляк - от 3 до 6,2 брус - от 1 до 6,2 |
Минимальная толщина доски, мм |
16 (от 6 - при использо- вании тарной кассеты) |
16 | 16 |
16 (от 6 - при использо- вании тарной кассеты) |
16 (от 6 - при использо- вании тарной кассеты) |
16 |
Максимальное количество пил в поставе, шт. | 19 | кругляк - 7, брус - 19 | кругляк - 7, брус - 19 | 19 | 19 | кругляк - 7, брус - 19 |
Привод подачи сырья | электромеханический с плавной регулировкой скорости | |||||
Количество приводных рябух, шт. | 3 | 5 | 5 | 3 | 7 | 7 |
Количество прижимных пневмоцилиндров, шт. | 2 | 2 | 2 | 2 | 4 | 4 |
Количество двойных ходов пильной рамки в минуту | 410 | 410 | 410 | 320 | 410 | 410 |
Монтаж пил в пильной рамке | поштучно | кассетой | ||||
Электродвигатель главного привода | 15 кВт х 1000 об/мин | 15 кВт х 1000 об/мин | 15 кВт х 1000 об/мин | 15 кВт х 1000 об/мин | 15 кВт х 1000 об/мин | 15 кВт х 1000 об/мин |
Габариты станка без рольгангов, ДхШхВ, м. | 2,42 х 1,2 х 2,02 | 2,42 х 1,2 х 2,02 | 2,42 х 1,2 х 2,1 | 2,42 х 1,2 х 2,02 | 2,42 х 1,2 х 2,02 | 2,42 х 1,2 х 2,02 |
Длина рольгангов, м | 4 + 4 | 7,2 + 7,2 | 7,2 + 7,2 | 4 + 4 | 4 + 4 | 7,2 + 7,2 |
Масса станка без рольгангов, кг | 1900 | 2000 | 2350 | 2000 | 2200 | 2200 |
